Une activité fondée sur la capacité à créer des hydrauliques spécifiques, adaptées aux exigences particulières des process clients.
À partir d'un cahier des charges client : roue, volute, diffuseur.
De la sécurisation du besoin jusqu'au rapport d'étude.
Performances à obtenir et contraintes d'environnement.
À l'aide des outils métiers spécifiques.
Validation des performances et de la géométrie, avec le client.
Stabilité des performances, sécurisation des paramètres critiques, rendement.

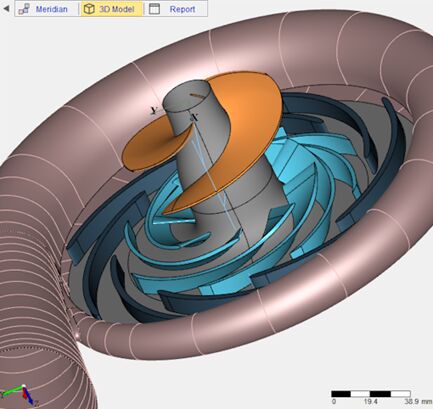

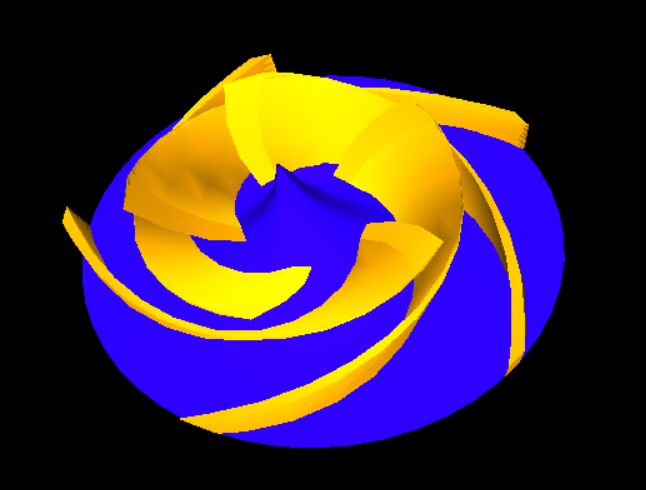

CAO de la roue et performances prévisionnelles.
Traçabilité des choix et capitalisation du savoir-faire pour le client.
Roues centrifuges, volutes, redresseurs, diffuseurs.
Hélices.

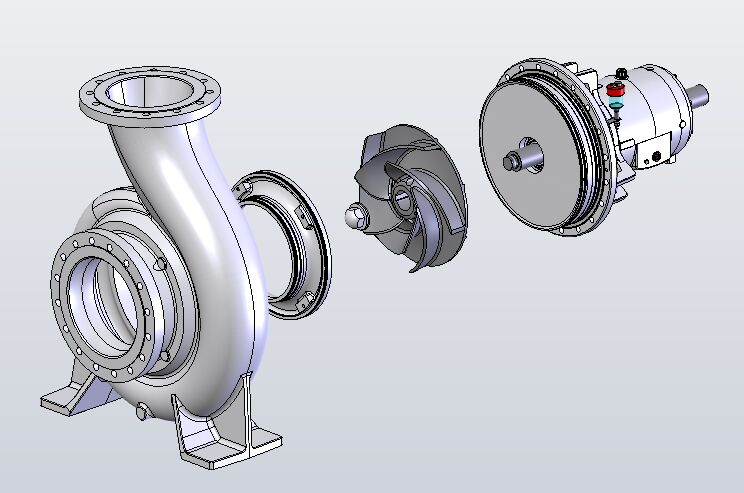

Design d'une nouvelle roue centrifuge s'intégrant dans un corps de pompe existant, pour le dessalement d'eau de mer.
1700 m³/h – 18 m – NPSHr < 4,2 m – possibilité de variation de vitesse.
Contraintes d'encombrement : réutilisation de la volute existante (position des chicanes, voie d'eau, diamètre de l'ouïe d'entrée) et d'un palier « standard » du fabricant (diamètre d'arbre).
Performances évaluées sur indicateurs macroscopiques (NSS, Makay, Europump, CETIM…) et pré-dimensionnement 1D en relatif par rapport à l'hydraulique existante.

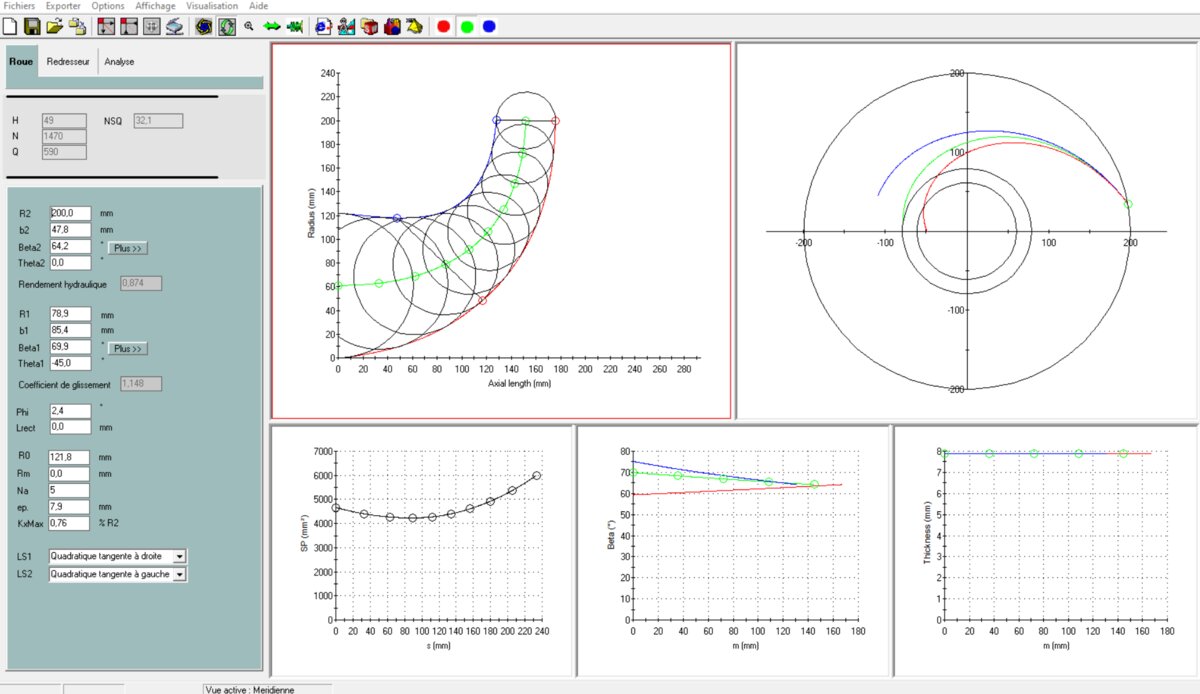

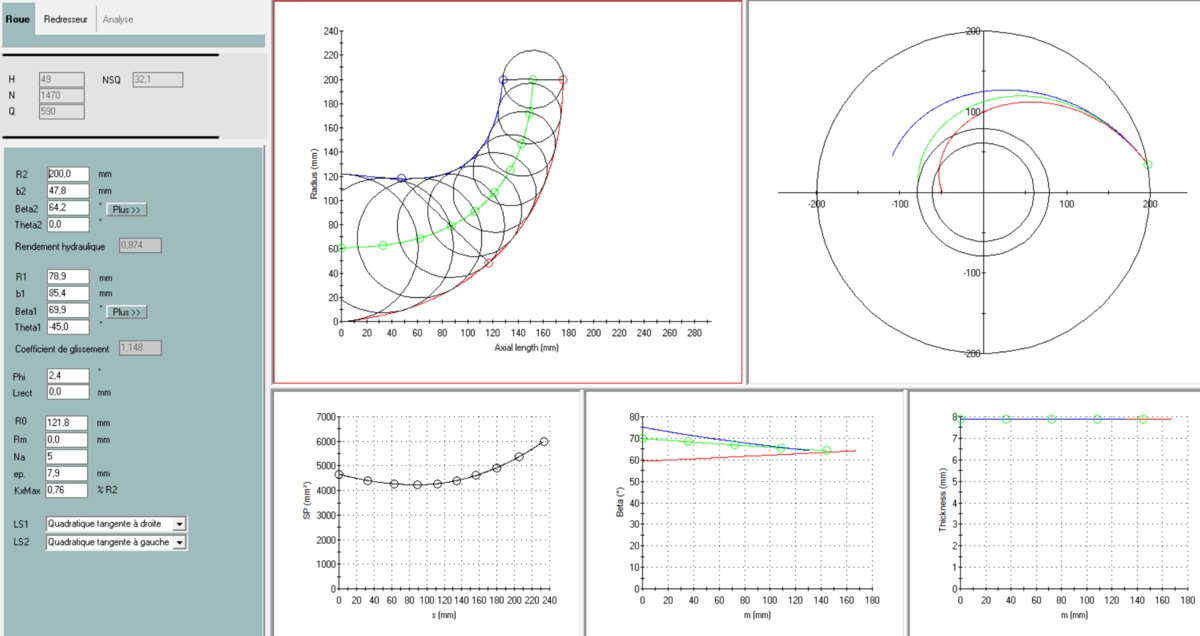

Géométrie répondant au besoin et s'intégrant dans l'encombrement imposé, à l'aide des outils dédiés (~6 itérations).
Revue de conception intermédiaire, ajustement des données d'entrée et compromis éventuels sur les performances.
Vérification de la plage de fonctionnement étendue, sécurisation des paramètres critiques (NPSH ici) et analyse de la répartition des pertes pour le rendement.

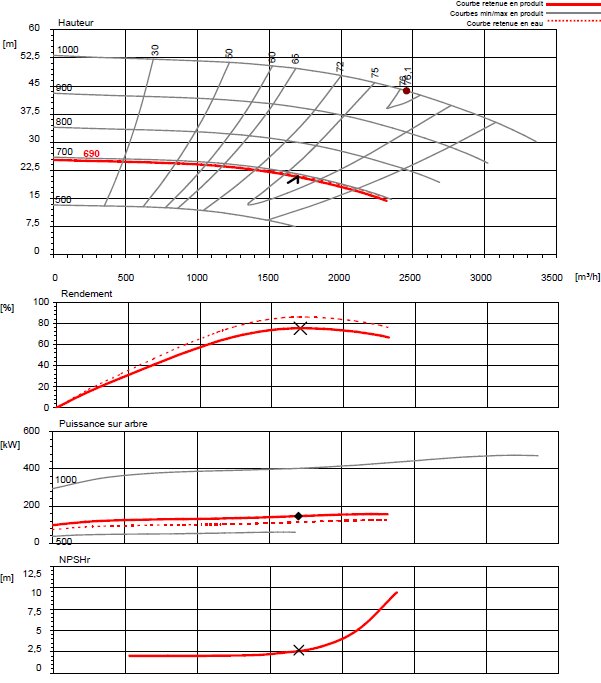

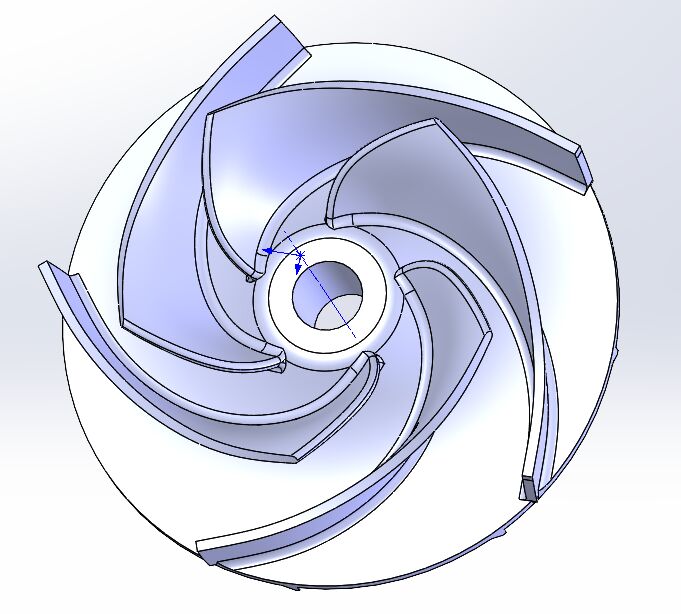

CAO de la roue et courbe de performance prévisionnelle.
Revue de conception, traçabilité des choix et capitalisation pour le client.
Activité proposée en réponse aux demandes clients.
De l'analyse du cahier des charges au rapport d'étude, Pump System conçoit l'hydraulique adaptée à votre process.
